Finestra a battente 2 ante 180 – Pianta – 1:50
Blocco CAD dinamico in formato DWG · Pianta · scala 1:50 · Layer 0 ByLayer · AutoCAD, BricsCAD e ZWCAD
PIANTA · 1:50
🔍 Clicca per ingrandire
🔍 Clicca per ingrandire
Scarica il blocco
Accedi o registrati gratis per scaricare questo blocco in formato DWG.
🔒 Accedi per scaricareInformazioni tecniche
FormatoDWG
TipoBlocco dinamico
VistaPianta
Scala1:50
Misure180 cm
LayerLayer 0 · ByLayer
CategoriaFinestre a battente
AutoCAD
BricsCAD
ZWCAD
Descrizione del blocco

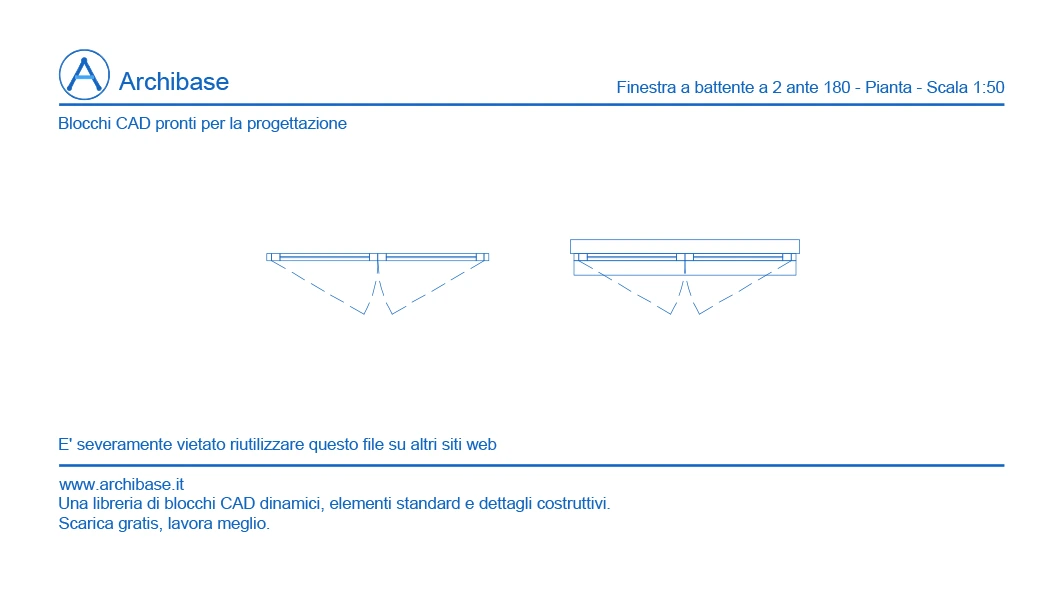

Blocco dinamico in DWG in pianta di una finestra a battente a 2 ante larga 180 cm. All'interno del file è possibile avere la vista con o senza davanzale e c'è la possibilità di modificare telaio e controtelaio dell'infisso.
Il blocco in pianta è pensato per tavole in scala 1:50 e ha una larghezza di 180 cm. Tutte le entità sono disegnate sul Layer 0 con colore, tipo di linea e spessore ByLayer: una volta inserito, il blocco prende automaticamente le proprietà del layer del tuo progetto, senza dover ripulire layer o stili importati.
Come usarlo nel progetto
- Scarica il file DWG e inseriscilo con il comando INSERISCI (INSERT) in AutoCAD, BricsCAD o ZWCAD.
- Assegna il blocco al layer desiderato: colori e spessori si adattano da soli grazie a Layer 0 e ByLayer.
- Seleziona il blocco e usa i grip dinamici (verso di apertura, telaio, davanzale, lunghezza o moduli, secondo il blocco) senza esploderlo.
- Trovi altre misure e varianti nella categoria Finestre a battente.
