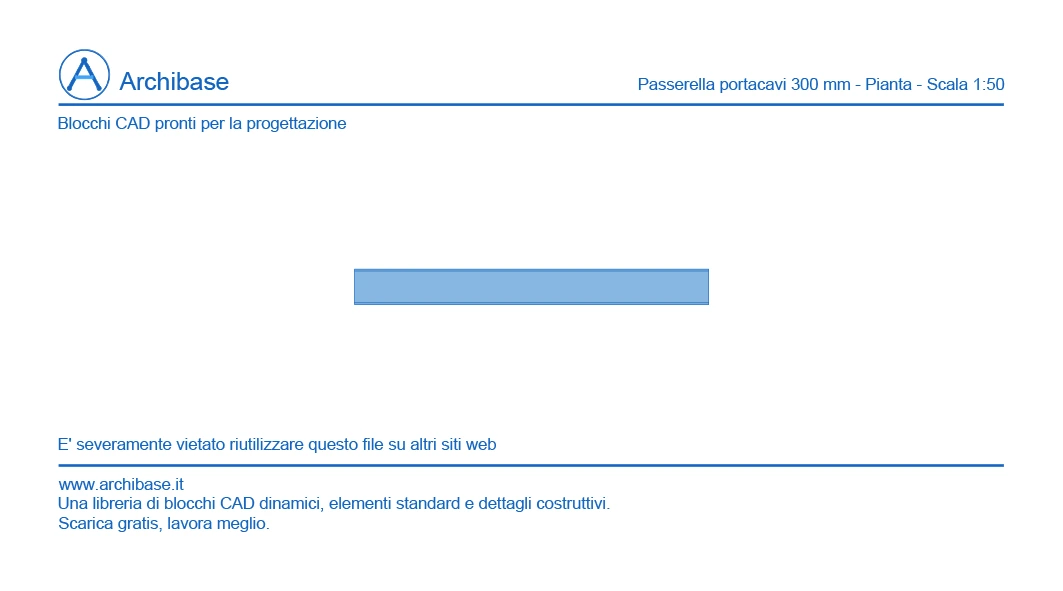

Passerella portacavi 300 mm – Pianta – Scala 1:50
Blocco CAD dinamico in formato DWG · Pianta · scala 1:50 · Layer 0 ByLayer · AutoCAD, BricsCAD e ZWCAD
🔍 Clicca per ingrandire
Scarica il blocco
Accedi o registrati gratis per scaricare questo blocco in formato DWG.
🔒 Accedi per scaricareInformazioni tecniche
Descrizione del blocco
Blocco dinamico CAD di una passerella portacavi da 300 mm, grazie al grip è possibile estendere o ridurne la lunghezza. Il blocco una volta inserito in un layer, permette anche di personalizzare facilmente il colore del tratteggio (tramite valori RGB o HSL) per ottenere una stampa a colori.
Il blocco in pianta è pensato per tavole in scala 1:50 e ha una larghezza di 30 cm. Tutte le entità sono disegnate sul Layer 0 con colore, tipo di linea e spessore ByLayer: una volta inserito, il blocco prende automaticamente le proprietà del layer del tuo progetto, senza dover ripulire layer o stili importati.
Come usarlo nel progetto
- Scarica il file DWG e inseriscilo con il comando INSERISCI (INSERT) in AutoCAD, BricsCAD o ZWCAD.
- Assegna il blocco al layer desiderato: colori e spessori si adattano da soli grazie a Layer 0 e ByLayer.
- Seleziona il blocco e usa i grip dinamici (verso di apertura, telaio, davanzale, lunghezza o moduli, secondo il blocco) senza esploderlo.
- Trovi altre misure e varianti nella categoria Impianti elettrici.
